Plattformar i aluminium från BÄR
Stålplattform kontra aluminiumplattform
Sedan företaget grundades 1981 har BÄR förlitat sig på plattformar av aluminium. Men varför aluminium? För att aluminium inte rostar. Oberoende av lackering, eloxidering eller naturligt - Aluminiumplattformar har den ihållande högsta värdeuppfattningen. Därtill medför de strängpressade aluminiumprofilerna en viktfördel på 100 till 200 kg jämfört med stål. För användaren betyder det både mer nyttolast och lägre bränsleförbrukning.
BÄR har redan från början utvecklat sina egna aluminiumplattformar. Sedan 2004 har BÄR också tillverkat de flesta av sina plattformar vid sin anläggning i Heilbronn i Tyskland. Du kan känna igen dessa plattformar på "BA" i plattformssystemets namn. Till exempel används plattformen BAplan för Bär Cargolift Standard, BAfalt för de vikbara Falt Cargolifterna och BAret för de vikbara Bakgavelliftarna i produktgruppen RetFalt.
För alla dessa plattformar gäller följande: stabilt = tungt - inte med BÄR! Eftersom spår i de upprättstående aluminiumprofilerna och plattformsspetsen säkerställer stabiliteten samtidigt som BA-plattformssystemets vikt optimeras - här visat med BAplan-plattformen som exempel.
På BÄR plattformutvecklingen koncentrerar sig därvid på:
- Det optimala förhållandet mellan stabilitet och egenvikt
Sedan bytet från 40 mm till 45 mm höga aluminiumprofiler är BAplan45VL-plattformen cirka 18 % lättare än sin föregångare. Användningen av en extruderad aluminiumprofil som baklåda sparar inte bara vikt utan ger också ett större reklamutrymme och högre värdeattraktion. - Den balanserade avvägningen av lyftkraft och användning
När bärförmågan ökar är rillorna i plattformsprofilerna utformade för att bli mer solida. Dessutom finns en mängd olika utrustningar tillgängliga för att uppfylla kraven.
I det följande vill vi presentera ett urval av dessa plattformsutrustningar mer i detalj:
- Plattformsytan - både halksäker och bullerdämpande.
- Plattformskanter - vare sig de är med blixtlås eller för sidolastning.
- Plattformshörn - för ökad robusthet vid ramper på standardplattformar.
- Avrullningstopp - för att se till att dina hjulburna containrar lastas och lossas på ett säkert sätt.
Halkskydd på plattformen med TracGrip-ytan
Sedan den interna tillverkningen av plattformarna 2004 kan du känna igen BA:s plattformssystem på den halkskyddade TracGrip-ytan. Den ger ökad säkerhet och bättre dragkraft - även på våta ytor. TracGrip uppnår halkskyddsklassen R11. Som tillval finns TracGrip Plus med ökad halkbekämpning R13.
Förutom TracGrip finns även det bullerdämpande SilentGrip (halkmotstånd R11) som tillval. SilentGrip ökar bullerdämpningen vid leveranser nattetid eller på morgonen i bostadsområden.

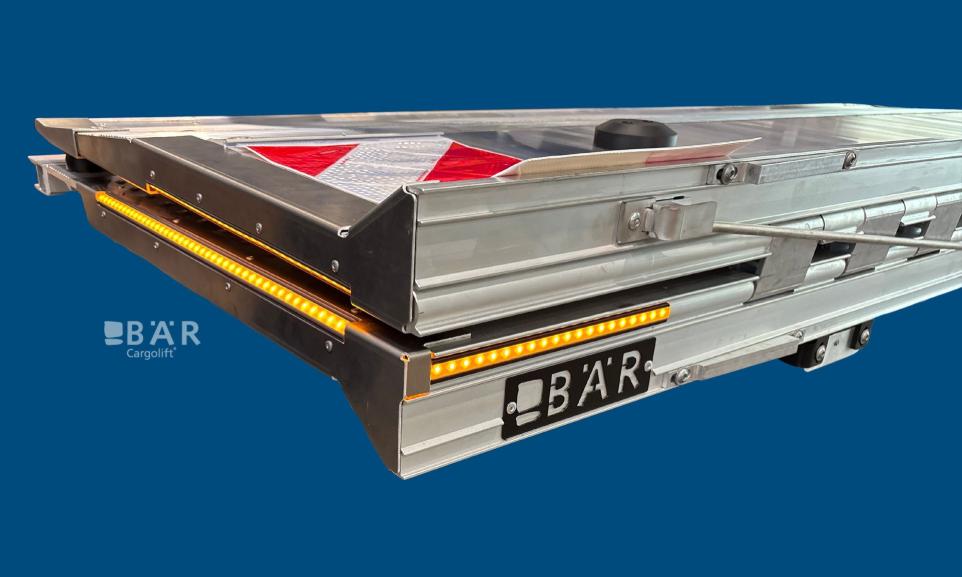

Säkerhet genom synlighet - den blinkande plattformskanten NightGuide
Säkerhet vid användningen av bakgavelliften har varit en ledstjärna för Bär Cargolift från företagets grundande. Plattformens synlighet är av särskild betydelse, både för föraren och omgivande trafiken. Det är syftet med Bärs senaste innovativa lösning: NightGuide. LED-listen signalerar tydligt kanten på plattformen för föraren. Under användningen är plattformens läge fullt synligt från alla håll. Risken för olyckor reduceras kraftigt genom maximal synlighet, speciellt när Cargolift används nattetid i allmän trafik. NightGuide skyddar också mot fall under lasting vid vid dagsljus och skymning.
Professionell användning förutsätter inte bara säkerhet utan också robusthet och tillförlitlighet. NightGuide är integrerad i plattformens kant och väl skyddad mot mekanisk påverkan. LED-listen har stöthållfasthet i klass IK08 och skyddsklass IP68. Den kan därför rengöras med högtryckstvätt (minimiavstånd 40 cm).
NightGuide finns att tillgå för plattformskanten på sidlastramper med eller utan RamGuard/SteelTop. Denna valfria utrustning kan användas på Bär Cargolift Standard S2 och S4 från 1000 kg lyftkraft.
I kombination med fordonsindikatorn ger NightGuide två meter bättre sikt - godkänd studievägvisare

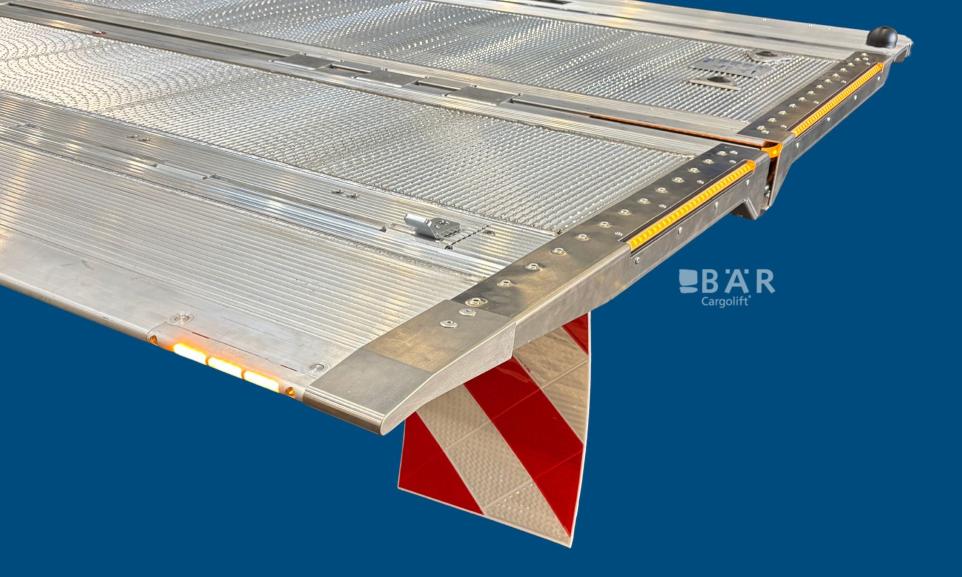

TipFlash - För en liftplattform fri från hinder
När man arbetar med en bakgavellyft dagligen kan varje litet hinder på plattformen lätt bli en snubbelrisk. Men hur kan den blinkande lampan försvinna från plattformens yta samtidigt som den öppna plattformens sikt bibehålls?
BÄR har lösningen: TipFlash - den blinkande lampan i plattformspetsen!
TipFlash är tillgänglig för Bär Cargolift Standard S4 från 1500 kg lastkapacitet med de förstärkta plattformshörnen RamGuard eller SteelTop. BÄR rekommenderar kombinationen med NightGuide för ännu bättre sikt.
Lastning från sidan av plattformen - kantprofiler och överkörningsbroar för standardplattformar
Om lasten ska lastas från gångbanan finns kantändprofiler för lastramper tillgängliga för Bär Cargolift Standard S2 och S4 från 1000 kg lastkapacitet. De gör det möjligt att steglöst sätta in en sidolastningsskena i plattformskanten.
Den matchande sidolastskenan med eller utan spårstyrning kan också beställas från BÄR i olika dimensioner.
Stabilt ända in i plattformshörnen - även vid användning av standardplattformen på rampen
Du är redan bekant med den stabila konstruktionen av BA-plattformarna. Men vid frekvent användning av Bakgavelliften på rampen kan det lätt uppstå oönskade märken i plattformshörnena. Därför rekommenderar BÄR SteelTop av massivt rostfritt stål för intensiv användning av rampen. Skyddet av plattformshörnen finns tillgängligt för produktgruppen Standard S4 från 1500 kg lastkapacitet.
Som ett alternativ till SteelTop skyddar RamGuard plattformshörnena vid rampanvändning.
Kravanpassade avrullningsskydd för säker lastning och lossning av dina rullcontainrar
Enligt Europeisk Norm för Bakgavelliftar EN 1756-1 måste rullcontainrar på plattformen säkras genom ett avrullningsskydd. Hos Bär kan du välja mellan olika avrullningsskyddssystem. Alla dessa avrullningsskydd har ett dubbelt golv och ytterligare gångbanor i aluminiumprofil, för att minska risken att välta. För större lyftlaster görs avrullningsskyddet dessutom mer massivt. För en robust plattform behöver ett stabilt avrullningsskydd.
I allmänhet placeras avropsskydden i plattformens spets, varför den tillåtna lastkapaciteten bör kontrolleras för tunga rullcontainrar och höga plattformar. BÄR rekommenderar att man använder produktrekommendationen MyCargolift. Där kan du välja både vikten på rullcontainrarna och deras antal för samtidig transport på plattformen. MyCargolift föreslår sedan rätt Cargolift för transportuppgiften.
Illustrationerna visar den typiska placeringen av rullcontainrarna vid transport av två, tre eller fem rullcontainrar på plattformen.
Rullsäkerhetsanordningar med klaffar kan ha ett kopplingsläge - det innebär att klaffen öppnas via en växelbrytare och stängs igen genom att kliva ner - eller så har den två kopplingslägen:
(1) Pålastningsläge – luckan öppnas automatiskt efter överkörning med rullcontainrarna
(2) Avlastningsläge – luckan låses efter att den trampats ned
Typer av avrullningsskydd i plattformsspetsen
Avrullningsstopp rd
- Finns som 2rd för två rullcontainrar för Cargolifts i produktgrupperna Standard med lastkapacitet 750-1500 kg, Falt samt RetFalt och HydFalt
- Öppnas individuellt via en spak för varje klaff med två möjliga växellägen
Avrullningsstopp ad
- Finns som 2ad för två rullcontainrar för Cargolifts i produktgrupperna Standard med lastkapacitet 750-1500 kg, Falt samt RetFalt och HydFalt, standardutrustning för Bär VanLifts samt BC 750 A2L
- Öppnas individuellt via en spak för varje klaff med två möjliga växellägen
Avrullningsstopp Rs
- Finns som 2Rs för två rullcontainrar eller som 3Rs för tre rullcontainrar för Cargolifts i produktgruppen Standard S4 med lastkapacitet 1500-3000 kg samt RetFalt (endast 2Rs)
- Öppnas via en växelbrytare för varje klaff. Undantag 3Rs: Två luckor öppnas samtidigt, en lucka öppnas individuellt, driftsfilm för 3Rs

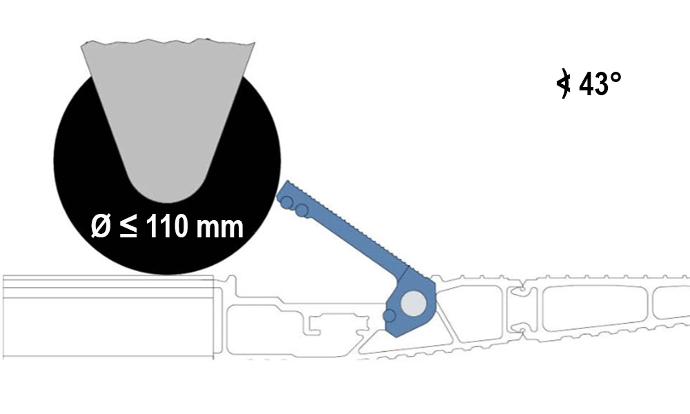

Avrullningsstopp Rx
- Finns som 2Rx för två hjulburna containrar eller som 3Rx för tre hjulburna containrar för Cargolifts i produktgrupperna Standard S4 med lastkapacitet 1500-2500 kg och RetFalt med enkel fällbar plattform samt 5Rx för fem hjulburna containrar för Standard S4 med lastkapacitet 1500-2500 kg
- Öppnar med en växelbrytare för alla klaffar i en rad med två möjliga växelpositioner
Avrullningsstopp Ax
- Finns som 2Ax för två rullcontainrar eller som 3Ax för tre rullcontainrar för Cargolifts i produktgruppen Standard S4 med lastkapacitet 1500-3000 kg
- Öppnas via en växelbrytare för varje klaff. Undantag 3Ax: Två luckor öppnas samtidigt, en lucka öppnas individuellt, driftsfilm för 3Ax
Massiva koppar
- Finns som två par för två rullcontainrar för Cargolifts produktgrupp Standard S4 med lastkapacitet 1500-3000 kg samt för BC 750 S2S
- Frästa ur ett stycke
Säkerhetsanordningar för rullcontainrar för sidoplacering av rullcontainrar
Avrullningsstopp L
- Tillgänglig för en rullcontainer på sidan för Cargolifts av produktgruppen Standard S4 med lastkapacitet 1500-3000 kg
- Kan kombineras med avkörningsskydd Rs, Rx och Ax
- Öppnas via en växelbrytare för varje klaff.
Driftfilm på YouTube (funktion analog med avkörningsskyddet Ax)
Tallrikskoppar
- Finns som ett par för en rullcontainer till vänster i körriktningen eller som två par till höger och vänster för Cargolifts i produktgruppen Standard S4 med lastkapacitet 1500-3000 kg
- Kan kombineras med fasta tråg samt med avkörningsskydd Rs, Rx och Ax
- Med dubbel botten
Ytterligare innehåll om aluminiumplattformar
Reservdelar till plattformar i reservdelskatalogen
I den digitala reservdelskatalogen hittar du ett urval av plattformsreservdelar. Klicka bara på materialnumret eller bilden i katalogen för att se och beställa denna originalreservdel i webbutiken (registrering krävs).
Bakgavellift - produktgrupp standard från 1000 kg lastkapacitet
Många av de beslag som presenteras här har utvecklats för professionella distributionstransporter och denna produktgrupp. För här är plattformen, som kan vara upp till tre meter hög, ansiktet mot kunden.

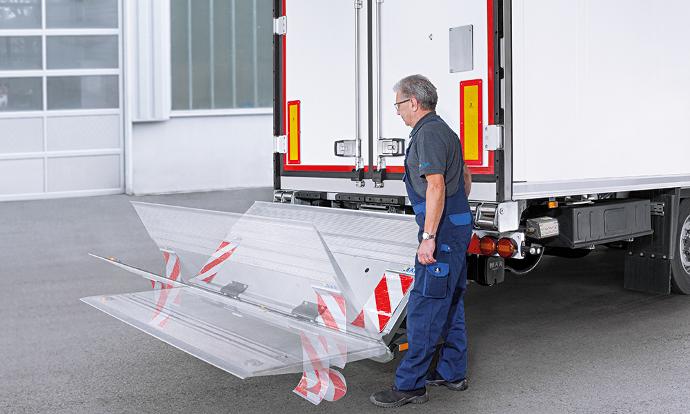

RetFalt-produktgruppen av Bakgavelliftar med fällbar plattform
Speciellt utformade för lastbilar eller påhängsvagnar så att RetFalt Cargolift passar perfekt till bärfordonet - i varje fall med fasta och fällbara delar av plattformen i aluminium.
Bakgavellift för skåpbilschassi - Standard / FreeAccess med lastkapacitet 750 kg
Plattformarna spelar också en central roll i de lätta laststegen, eftersom de står bakom fordonskroppen och är synliga på avstånd.
Den hopfällbara liften - produktgrupp Falt
Vanligtvis försvinner den under fordonskroppen; när den fälls ut är den fällbara plattformen ofta utrustad med avrullningssäkerhetsanordningar.
